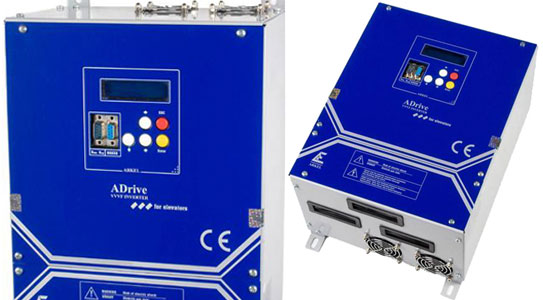

Adrive

Hız Kontrol Cihazları - Asansörlere Özel VVVF İnverter

Teknik Özellikler

  • Yerli tasarım, yerli üretim ve tam teknik servis desteği.
  • Asenkron (kapalı veya açık çevrim) ve Senkron (dişlisiz) motorlara uyumluluk.
  • Yüksek seyahat konforu ve katlarda yükten bağımsız olarak hassas duruş.
  • Vektör kontrolü sayesinde güçlü kalkış ve sürme momenti.
  • Asansörün elektrik sarfiyatında %40'a varan tasarruf.
  • Özellikle jeneratör bulunan asansörlerde motor akımının kontrol altında tutulmasıyla, şebekeye ani yüklenmelerin engellenmesi.
  • Asansörlere özel tasarım ve asansör uygulamalarına özel parametreler (metre, m/s gibi uygun birimler ile).
  • 10 Khz IPM anahtarlama frekansı ile en aza indirgenmiş motor sürme sesi.
  • Dahili DC REAKTÖR sayesinde çevre dostu enerji sarfiyatı.
  • 4 adet düşük ses seviyeli fan ile etkin ve sessiz soğutma.
  • Tamamı elektriksel yalıtımlı kontrol giriş ve çıkışlar.
  • Aşırı yüklenme, yüksek gerilim, düşük gerilim, kısa devre, düşük motor akımı, dengesiz motor akımı, anlık güç kesintisi, faz kaçağı, soğutucu aşırı ısınması, topraklama hatası, aşırı tork, kontak hatası kontrolü ve diğer temel koruma fonksiyonları.
  • EMC testi sertifikalı.
  • 7.5, 11, 15 ve 22 kW güç seçenekleri.

Gelişmiş özellikler:

  • Yük hücresi gerektirmeyen kalkış tutma fonksiyonu (anti-rollback function).
  • Aşırı kalkış tutma kazanç tespiti ile motor osilasyonunu engelleme.
  • Otomatik kısa kat hız düzeltme fonksiyonu ile yavaş hızda sıkıcı kısa kat seyahatlerini engelleme.

Elektrik kesintisinde kurtarma:

  • Elektrik kesintisinde harici besleme ile motor sürerek kurtarma Güç devresi:
  • 60-120V gerilimli akü grubu veya 220VAC çıkışlı uygun güçte bir UPS ile beslenebilme
  • Kontrol devresi: Harici 24Vdc besleme ile canlı kalabilme
  • Kolay yöne kurtarma özelliği

Senkron (dişlisiz) motorlara özel fonksiyonlar:

  • Senkron motorlar için statik oto-ayar yapabilme (frenler kapalı ve motor yükte iken)
  • Mekanik fren geri besleme kontrolü.
  • Motor ve fren direnci ptc kontrolü.
  • Özel manuel kurtarma ekranı (EN 81-1/A2 6.6.2 c)
  • Hareket yönü
  • Hız bilgisi
  • Aşırı hız uyarısı (>0.63m/s)

Enkoder arayüzü:

  • Artımsal (incremental) enkoder desteği (Cihaz üzerinde)
  • 5V-24V, TTL, HTL, pnp çıkış, npn çıkış, totem pole çıkış gibi değişik türde enkoder
    Incremental enkoder simülasyon çıkışları.
  • Mutlak (absolute) enkoder desteği (ENCABIT-Plus kartı ilavesi ile)
  • EnDat, SSI ve SinCos enkoder
    Mutlak enkoder simülasyon çıkışları

Kullanıcı Arayüzü:

  • LCD ekran, 5-tuş klavye ve asansör uygulamalarına özel menü ve ekranlar.
  • ADrive-Win simulatör/monitör yazılımı ile seyir simülasyonu, veri izleme ve parametre transferi.
  • ARKEL Yazılım Güncelleyici programı ile cihaz yazılımını güncelleyebilme.
  • DataKey parametre anahtarı ile parametrelerin kaydedilmesi ve transfer edilmesi.
  • ADrive Remote Keypad ile uzaktan cihaz kumandası ve ekran takibi.
  • ARL-500 kumanda kartı ile RS-485 portu üzerinden seri haberleşme.
  • Son 256 hatanın hafızada tutulmasıyla geçmişe dönük arıza takip imkanı.
  • Toplam çalışma (dk), toplam yol (m) ve toplam seyahat (dur/kalk) sayaçları.
  • Türkçe, İngilizce ve Fransızca dil seçenekleri.

Ürün Tablosu

Model kW In Imaks(< 6s)
ADRIVE-4B075 7,5kW 17A 34A
ADRIVE-4B110 11kW 26A 52A
ADRIVE-4C150 15kW 35A 70A
ADRIVE-4C220 22kW 50A 100A
