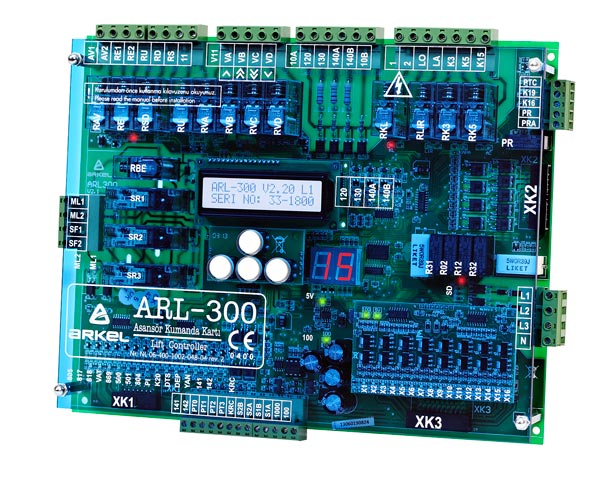

ARL-300

Asansör Kontrol Kartları

ARL-300

Teknik Özellikler

Durak Sayısı : 24 Durak
Kumanda Tipi : Her türlü trafik sistemi
Tahrik Tipi :
Çift Hızlı
Hidrolik
Kademesiz Hızlı
Dişlili makine
Dişlisiz makine (Makine daireli ve MRL)
Grup Kumanda : Var
Seri Haberleşme: Kabin ile
Ek Özellikler :

Dahili kapı köprüleme devresi
Dahili otomatik kapı kontrolü
Dahili faz sıralı motor koruma
Göstergeler için programlanabilir Gray/Binary kod çıkış



Teknik Özellikler

  • 24 durağa kadar hidrolik ve halatlı asansörlerde her türlü kumanda sistemine uygun
  • 4 asansöre kadar grup çalışabilme
  • Basit kurulumlu ve güvenilir bir kuyu kopyalama sistemi
  • Dahili kapı köprüleme röleleriyle erken kapı açma ve kapı açık seviye yenileme
  • Dahili faz sıralı motor koruma devresi
  • Dahili otomatik kapı kontrol giriş ve çıkışları
  • Göstergeler için menüden programlanabilir 7-segment
  • Gray, terslenmiş Gray, Binary, terslenmiş Binary kod çıkışları ve katta çıkış sinyalleri
  • Her durak için ayrı tanımlanabilen alfanumerik kat isimleri
  • Son 60 hatanın hafızada tutulmasıyla geçmişe dönük arıza takip imkanı
  • Kısa devre korumalı dijital ve sinyal çıkışları
  • 16 durağa kadar FX_SERİ, 16 durak üstünde FX_SERİ_32 seri kabin tesisatı kartları kullanılarak kablo ve işçilik maliyetlerinde tasarruf
  • Hidrolik asansörlerde şarjı ARL-SARJ kartı tarafından yapılan 2 adet 12V akü ile acil indirme
  • Dişlisiz asansörler için acil durumda otomatik kurtarma fonksiyonu
  • Yassı kabloların kullanılmasıyla bağlantıları basitleştiren, pano klemenslerinden tasarruf sağlayan konnektör kartları

Ek fonksiyonlar:

  • İtfaiyeci servisi ve yangında acil durum fonksiyonu
  • Panik girişi ve panik durumunda tahliye fonksiyonu
  • Vatman kumandasında isteğe göre ayarlanabilen tek çağrı, son çağrı ve çoklu çağrı kabulü
    Ayarlanabilir park durağı ve parka gidiş süresi
  • Kabinden alınabilecek maksimum kayıt sayısını sınırlayabilme
  • Göstergeler için yön okunu toplama yönü veya hareket+toplama yönü olarak ayarlayabilme
  • Gray veya Binary kod olarak ayarlanan çıkışların sayma başlangıcının menüden ayarlanabilmesi
  • Gong zamanının kapı açılırken, yavaşa geçerken veya durduktan sonra olarak ayarlanabilmesi
  • Grup içerisinde farklı duraklara sahip asansörlerin ilk ve son durak ayarlarının menüden yapılabilmesi
  • Ayarlanabilir bakım süresi ve bakım süresi sonunda sistemi kilitleme
  • Kart üzerindeki tuşlar ile istenen bir durağa kayıt verebilme ve istenilen sayıda rastgele kayıt verebilme
  • Kart üzerindeki tuşlar ile yavaş hızda manuel hareket

Kullanıcı Arayüzü:

  • Kullanıcı tarafından kart üzerindeki LCD ve butonlar kullanılarak ayarlanabilir sistem parametreleri
  • Normal çalışmada asansörün durumunu, hata durumunda ise ilgili hata kodunu açıklamasıyla birlikte gösteren ekran
  • Kart üzerindeki tuşlar ile Lcd ekranın kontrast (parlaklık) ayarının yapılabilmesi
  • Menü şifre koruması ve izinsiz kullanıma karşı PUK kodu koruması
  • Türkçe, İngilizce, Rusça, Hollandaca, Romence, Almanca, İtalyanca menü dil seçenekleri

Uygunluk:

  • EMC test raporlu
  • EN 81-1 ve EN 81-2 standartlarına tam uygunluk
